ロットボルトの寸法

材質【SS400】 ロットボルトサイズ表

ロットボルト
材質 【SS400】
A   H   φ A   H   φ A   H   φ A   H   φ
16 x 8 x 8.3 20 x 10 x 10.2 24 x 12 x 12.2 32 x 16 x 16.5
D   L   S D   L   S D   L   S D   L   S
C M8×30×全ネジ C M10×30×全ネジ C M12×50×30 C M16×60×30
C M8×40×全ネジ C M10×40×全ネジ C M12×60×30 C M16×70×40
C M8×50×30 C M10×50×30 C M12×65×全ネジ C M16×75×50
C M8×60×30 C M10×50×全ネジ C M12×70×40 C M16×80×50
C M8×70×35 C M10×60×30 C M12×75×45 C M16×90×50
C M8×75×45 C M10×60×全ネジ C M12×80×40 C M16×100×60
C M8×80×40 C M10×70×35 C M12×90×50 C M16×110×60
C M8×90×45 C M10×70×全ネジ C M12×100×50 C M16×120×60
C M8×100×50 C M10×75×45 C M12×110×55 C M16×130×65
C M10×80×45 C M12×120×60 C M16×140×70
C M10×80×全ネジ C M12×130×70 C M16×150×75
C M10×90×50 C M12×140×70 H M16×160×80
C M10×100×50 C M12×150×75 H M16×170×85
C M10×110×55 H M16×180×90
C M10×120×60 H M16×190×95
C M10×130×65 H M16×200×100
C M10×140×70
C M10×150×75

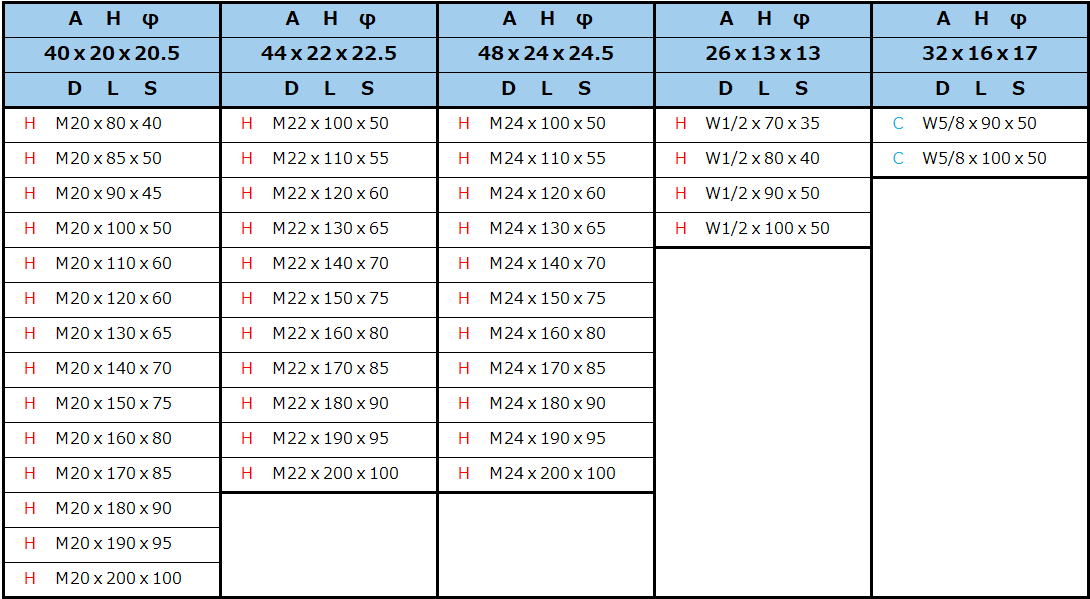

A   H   φ A   H   φ A   H   φ A   H   φ A   H   φ
40 x 20 x 20.5 44 x 22 x 22.5 48 x 24 x 24.5 26 x 13 x 13 32 x 16 x 17
D   L   S D   L   S D   L   S D   L   S D   L   S
H M20×80×40 H M22×100×50 H M24×100×50 H W1/2×70×35 C W5/8×90×50
H M20×85×50 H M22×110×55 H M24×110×55 H W1/2×80×40 C W5/8×100×50
H M20×90×45 H M22×120×60 H M24×120×60 H W1/2×90×50
H M20×100×50 H M22×130×65 H M24×130×65 H W1/2×100×50
H M20×110×60 H M22×140×70 H M24×140×70
H M20×120×60 H M22×150×75 H M24×150×75
H M20×130×65 H M22×160×80 H M24×160×80
H M20×140×70 H M22×170×85 H M24×170×85
H M20×150×75 H M22×180×90 H M24×180×90
H M20×160×80 H M22×190×95 H M24×190×95
H M20×170×85 H M22×200×100 H M24×200×100
H M20×180×90
H M20×190×95
H M20×200×100

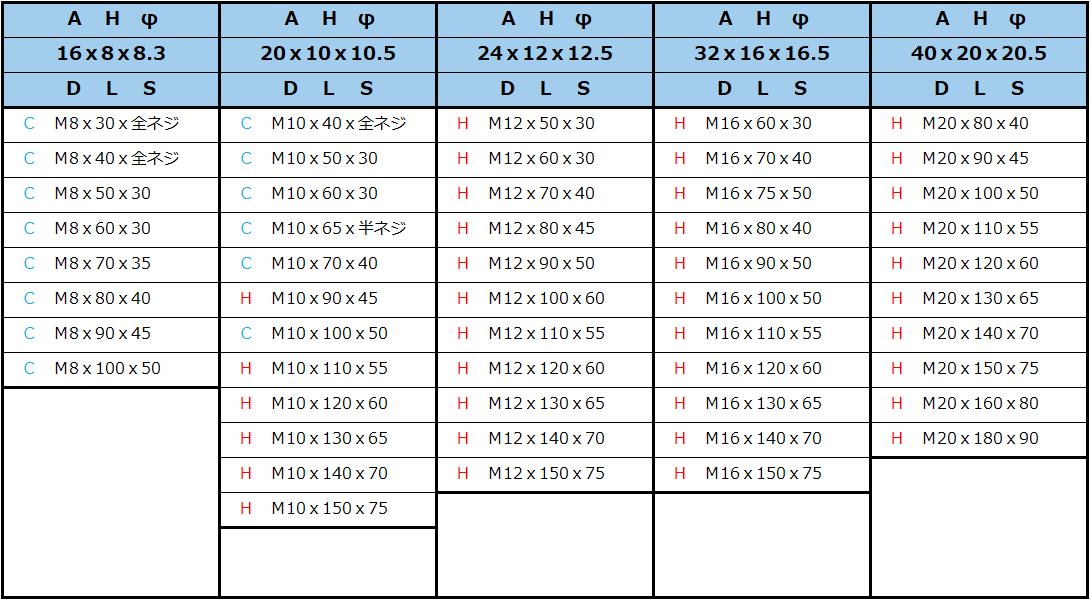

材質【SUS304】 ロットボルトサイズ表

材質 【SUS304】
A   H   φ A   H   φ A   H   φ A   H   φ A   H   φ
16 x 8 x 8.3 20 x 10 x 10.5 24 x 12 x 12.5 32 x 16 x 16.5 40 x 20 x 20.5
D   L   S D   L   S D   L   S D   L   S D   L   S
C M8×30×全ネジ C M10×40×全ネジ H M12×50×30 H M16×60×30 H M20×80×40
C M8×40×全ネジ C M10×50×30 H M12×60×30 H M16×70×40 H M20×90×45
C M8×50×30 C M10×60×30 H M12×70×40 H M16×75×50 H M20×100×50
C M8×60×30 C M10×65×半ネジ H M12×80×45 H M16×80×40 H M20×110×55
C M8×70×35 C M10×70×40 H M12×90×50 H M16×90×50 H M20×120×60
C M8×80×40 H M10×90×45 H M12×100×60 H M16×100×50 H M20×130×65
C M8×90×45 C M10×100×50 H M12×110×55 H M16×110×55 H M20×140×70
C M8×100×50 H M10×110×55 H M12×120×60 H M16×120×60 H M20×150×75
H M10×120×60 H M12×130×65 H M16×130×65 H M20×160×80
H M10×130×65 H M12×140×70 H M16×140×70 H M20×180×90
H M10×140×70 H M12×150×75 H M16×150×75
H M10×150×75
A   H   φ A   H   φ
44 x 22 x 22.5 48 x 24 x 24.5
D   L   S D   L   S
H M22×100×50 H M24×100×50
H M22×110×55 H M24×110×55
H M22×120×60 H M24×120×60
H M22×130×65 H M24×130×65
H M22×140×70 H M24×140×70
H M22×150×75 H M24×150×75

ロットボルト、特殊な鍛造品は私達におまかせください!

ロットボルトや特殊な製品を担当している〔山根、田中、山本〕の3人コンビです。
ロットボルトサイズ表以外のサイズや特殊な製品についてのご相談も承ります。 ご連絡お待ちいたしております。
